Paano Mapapahusay ng Triple-Layer Enameled Wire ang Electrical Insulation at Winding Efficiency

Huaying, isang dalubhasang tagagawa ng insulated wire, ay bubuoTriple-Layer Enameled Wirepara sa mga application na nangangailangan ng maaasahang pagkakabukod ng kuryente, pare-parehong kondaktibiti, at tumpak na pagganap ng paikot-ikot. Ang pag-unawa sa konstruksiyon, proseso ng pagmamanupaktura, at pamantayan sa pagpili nito ay nakakatulong sa mga inhinyero at procurement team na pumili ng angkop na wire para sa mga compact na electrical at electronic na kagamitan.

Ang Triple-Layer Enameled Wire ay idinisenyo upang pagsamahin ang electrical conductivity na may maraming protective insulation layer. Ang pagganap nito ay nakasalalay sa mga sukat ng konduktor, mga materyales sa patong, kapal ng pagkakabukod, pagdirikit, at pagkakapare-pareho ng pagmamanupaktura. Para sa mga inhinyero na nagdidisenyo ng mga transformer, inductor, coils, at iba pang mga electromagnetic na bahagi, ang mga katangiang ito ay nakakaimpluwensya sa winding efficiency, electrical reliability, at pangmatagalang operating stability. Ipinapaliwanag ng gabay na ito ang mga prinsipyo sa pagtatrabaho, pangunahing bentahe, pagsasaalang-alang sa pagmamanupaktura, mga sitwasyon ng aplikasyon, at mga salik sa pagbili na nauugnay sa triple-layer insulated winding wire. Ipinakilala din nito ang mga kakayahan sa produksyon ng Huaying at nagbibigay ng mga praktikal na tanong na dapat itanong ng mga mamimili bago pumili ng detalye ng wire.

Talaan ng mga Nilalaman

1. Ano ang Triple-Layer Enameled Wire?
2. Paano Gumagana ang Istraktura at Materyal na Komposisyon Nito?
3. Ano ang Mga Pangunahing Kalamangan sa Pagganap?
4. Paano Ginagawa ang Triple-Layer Enameled Wire?
5. Saan Ginagamit ang Triple-Layer Enameled Wire?
6. Paano Mo Ihahambing ang Mga Detalye ng Wire?
7. Paano Dapat Piliin ng Mga Mamimili ang Tamang Wire?
8. Ano ang Dapat Mong Malaman Tungkol sa Huaying?
9. Mga Madalas Itanong
10. Konklusyon

1. Ano ang Triple-Layer Enameled Wire?

Ang Triple-Layer Enameled Wire ay isang conductive wire na idinisenyo na may maraming insulation coating o layer upang tulungang ihiwalay ang conductor sa mga nakapaligid na bahagi. Depende sa disenyo ng produkto, ang conductor ay maaaring gawin mula sa tanso o iba pang tinukoy na conductive material, habang ang insulation system ay pinili ayon sa mga kinakailangan sa elektrikal, thermal, at mekanikal.

Hindi tulad ng isang konduktor na protektado ng isang solong patong, ang isang tatlong-layer na disenyo ng pagkakabukod ay nagbibigay ng maraming proteksiyon na mga hadlang. Ang konstruksiyon na ito ay maaaring mapabuti ang pagiging maaasahan ng pagkakabukod at makakatulong sa mga tagagawa na bumuo ng mga compact electromagnetic na bahagi kung saan limitado ang paikot-ikot na espasyo.

Ang termino ay hindi dapat malito sa bawat uri ng triple-insulated wire. Ang enameled winding wire at triple-insulated wire ay maaaring magkaroon ng iba't ibang coating system, paraan ng pagtatayo, at mga kinakailangan sa pagsunod. Samakatuwid, dapat na i-verify ng mga mamimili ang eksaktong istraktura ng produkto sa halip na ipagpalagay na ang lahat ng tatlong-layer na wire ay may magkaparehong katangian ng pagganap.

Para sa karagdagang impormasyon tungkol sa magagamit na produkto, bisitahin ang pahina ng produkto ng Huaying Triple-Layer Enameled Wire.

2. Paano Gumagana ang Istraktura at Materyal na Komposisyon Nito?

Ang pagganap ng triple-layer winding wire ay depende sa kung paano gumagana ang conductor at insulation system nang magkasama. Ang bawat bahagi ay nag-aambag sa pangkalahatang elektrikal at mekanikal na katangian ng wire.

• Conductive core:Nagdadala ng kuryente sa pamamagitan ng paikot-ikot. Ang materyal ng konduktor, mga cross-sectional na dimensyon, at pagsasaayos ng strand ay nakakaimpluwensya sa resistensya ng kuryente at kakayahang magdala ng kasalukuyang.
• Pangunahing layer ng pagkakabukod:Nagbibigay ng paunang electrical barrier sa pagitan ng konduktor at mga katabing pagliko o mga bahagi.
• Intermediate na layer ng pagkakabukod:Nagdaragdag ng isa pang proteksiyon na hadlang at nag-aambag sa pangkalahatang sistema ng pagkakabukod.
• Panlabas na layer ng pagkakabukod:Tumutulong na protektahan ang pinagbabatayan na mga layer sa panahon ng paghawak, paikot-ikot, at pagpupulong, na napapailalim sa mga katangian ng materyal.

Ang aktwal na komposisyon ay nag-iiba ayon sa detalye ng produkto. Inilalarawan ng impormasyon ng produkto ng Huaying ang proseso ng pagmamanupaktura na kinasasangkutan ng polyamide film, high-insulating spray coating, at fiberglass. Dapat kumpirmahin ng mga mamimili ang tumpak na pagkakasunud-sunod ng materyal at konstruksyon para sa napiling modelo bago ito isama sa isang disenyo.

Ang kapal ng pagkakabukod ay partikular na mahalaga. Maaaring hindi matugunan ng labis na manipis na pagkakabukod ang kinakailangang pagganap ng dielectric, habang ang hindi kinakailangang makapal na pagkakabukod ay maaaring tumaas ang natapos na diameter ng wire at mabawasan ang espasyong magagamit para sa paikot-ikot. Sinusuportahan ng balanseng disenyo ang pagiging maaasahan ng kuryente at mahusay na packaging ng bahagi.

3. Ano ang Mga Pangunahing Kalamangan sa Pagganap?

Maaasahang Electrical Insulation

Ang maraming insulation layer ay maaaring magbigay ng karagdagang proteksyon laban sa electrical contact sa pagitan ng mga katabing konduktor at mga nakapaligid na bahagi. Ang aktwal na lakas ng dielectric ay nakasalalay sa mga materyales sa pagkakabukod, kapal, kalidad ng produksyon, at mga kondisyon ng pagsubok. Dapat kumpirmahin ng mga inhinyero ang kinakailangang makatiis na boltahe at naaangkop na mga pamantayan bago aprubahan ang isang wire para sa mga kagamitang kritikal sa kaligtasan.

Potensyal para sa Compact Winding Designs

Kung saan natutugunan ng insulation system ang mga kinakailangan sa kuryente ng application, ang isang maingat na na-optimize na konstruksyon ng wire ay maaaring makatulong na mabawasan ang pangangailangan para sa mga pandagdag na materyales sa insulation. Ang nagreresultang pagtitipid sa espasyo ay nakasalalay sa disenyo ng bahagi at sa mga partikular na kinakailangan sa pagkakabukod; hindi sila dapat ipagpalagay nang hindi sinusuri ang mga nauugnay na pamantayan.

Pare-parehong Kalidad ng Paggawa

Sinusuportahan ng mga pare-parehong dimensyon ng conductor at insulation coatings ang predictable winding behavior. Ang mga depekto sa patong, hindi pare-pareho ang mga diameter, o mahinang pagdirikit ay maaaring lumikha ng mga problema sa panahon ng awtomatikong paikot-ikot at maaaring makaapekto sa pagiging maaasahan ng natapos na bahagi.

Pangmatagalang Pagsasaalang-alang sa Gastos

Ang pagpili ng wire ay dapat mag-account ng higit sa paunang presyo ng pagbili. Ang pare-parehong kalidad ay maaaring makatulong na mabawasan ang mga depekto sa produksyon, muling paggawa, at pagpapanatili na nauugnay sa mga pagkabigo na nauugnay sa pagkakabukod. Ang aktwal na benepisyo sa gastos ay nakasalalay sa mga kondisyon ng aplikasyon, buhay ng produkto, ani ng pagmamanupaktura, at kalidad ng mga alternatibong materyales na sinusuri.

Ang mga benepisyong ito ay may kondisyon sa pagpili ng angkop na detalye at pag-verify sa pagganap nito. Walang disenyo ng pagkakabukod ang nag-aalis ng pangangailangan para sa naaangkop na proteksyong elektrikal, pagsubok, at disenyo ng ligtas na kagamitan.

4. Paano Ginagawa ang Triple-Layer Enameled Wire?

Ang pagkakapare-pareho ng paggawa ay mahalaga dahil ang konduktor at pagkakabukod ay dapat manatiling pare-pareho sa haba ng natapos na kawad. Inilalarawan ng Huaying ang ilang mahahalagang yugto sa proseso ng produksyon nito.

1. Pagguhit ng kawad:Ang conductive na materyal ay iginuhit sa mga kinakailangang sukat. Ang kalidad ng ibabaw at pagkakapare-pareho ng dimensyon ay mahalaga para sa mga susunod na pagpapatakbo ng coating.
2. Pagsusuri:Maaaring ayusin ng kinokontrol na paggamot sa init ang mga mekanikal na katangian ng konduktor, na tinutulungan itong makamit ang mga katangiang kinakailangan para sa paikot-ikot at karagdagang pagproseso.
3. Application ng pagkakabukod:Ang mga patong o insulating na materyales ay inilalapat ayon sa tinukoy na konstruksyon ng produkto. Nakakatulong ang pare-parehong coverage na limitahan ang mga manipis na spot at iba pang potensyal na depekto.
4. Kontrol ng kapal:Kinokontrol ng tagagawa ang mga sukat ng pagkakabukod upang makamit ang kinakailangang tapos na diameter at pagganap ng kuryente.
5. Paggamot:Kung saan ang coating system ay nangangailangan ng curing, ang kinokontrol na pagpoproseso ay nakakatulong sa pagbuo ng nilalayong mga katangian ng coating at adhesion.
6. Panghuling inspeksyon:Nakakatulong ang mga naaangkop na dimensyon, visual, elektrikal, at mekanikal na pagsusuri na i-verify ang pagkakaayon sa detalye ng produkto.

Ang pahina ng produkto ng Huaying ay nag-uulat ng kapal-kontrol na katumpakan ng ±0.005 mm para sa inilarawan nitong proseso ng patong. Dapat kumpirmahin ng mga mamimili ang reference sa pagsukat, naaangkop na modelo, at paraan ng inspeksyon kapag ginagamit ang figure na ito bilang kinakailangan sa pagkuha.

Para sa mga pangkat ng engineering, ang pinakakapaki-pakinabang na dokumentasyon ng kalidad ay kinabibilangan ng isang tinukoy na detalye ng produkto, pamantayan sa inspeksyon, impormasyon sa pagsubaybay kung saan magagamit, at mga resulta ng pagsubok na nauugnay sa nilalayon na aplikasyon.

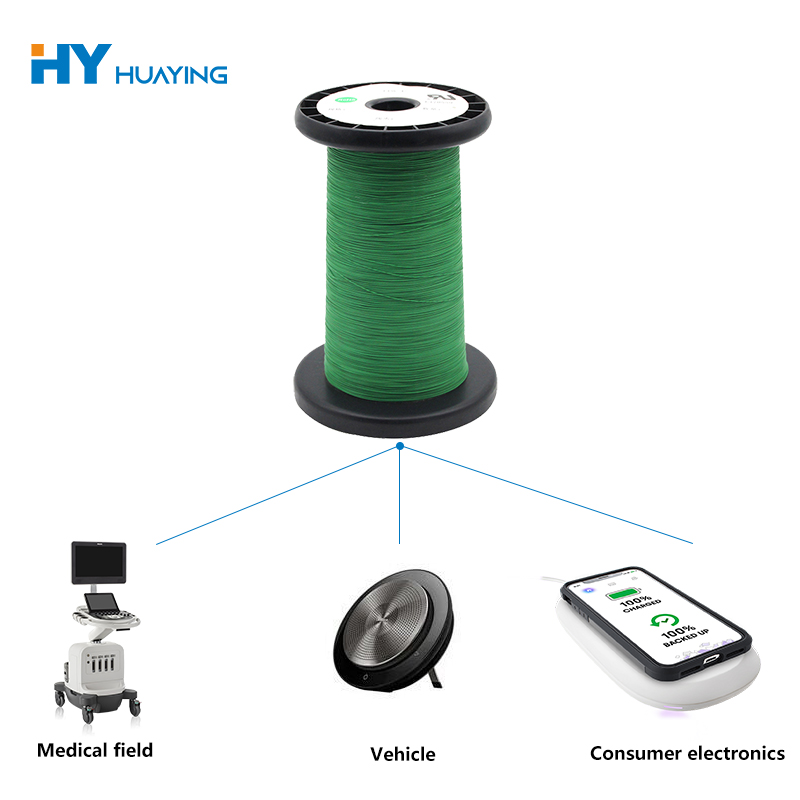

5. Saan Ginagamit ang Triple-Layer Enameled Wire?

Maaaring isaalang-alang ang triple-layer insulated winding wire para sa mga produktong elektrikal at elektroniko kung saan mahalaga ang pagiging maaasahan ng insulation, compact winding, at pare-parehong conductivity. Ang pagiging angkop ay depende sa aktwal na mga detalye ng wire at sa mga kondisyon ng pagpapatakbo ng kagamitan.

• Mga transformer:Dapat matugunan ng mga winding conductor ang boltahe, temperatura, pagkakabukod, at mga kinakailangan sa dimensyon ng bahagi.
• Inductors at chokes:Ang naaangkop na winding wire ay sumusuporta sa mga disenyo ng magnetic component na ginagamit sa conversion ng kuryente at mga filtering circuit.
• Pagpapalit ng mga power supply:Ang mga katangian ng pagkakabukod at konduktor ay dapat na tugma sa dalas ng paglipat, stress ng boltahe, mga kondisyon ng thermal, at naaangkop na mga kinakailangan sa kaligtasan.
• Mga kagamitang elektroniko:Ang mga compact power module at iba pang electrical assemblies ay maaaring makinabang mula sa isang winding wire na pinili para sa limitadong espasyo sa pag-install.
• Mga sistema ng elektrikal na pang-industriya:Ang mga custom na paikot-ikot na bahagi ay nangangailangan ng mga detalye ng wire na tumugma sa kanilang mga duty cycle at mga kondisyon sa kapaligiran.

Bago pumili ng wire para sa alinman sa mga application na ito, dapat suriin ng mga inhinyero ang pagtaas ng temperatura, electrical stress, winding tension, operating frequency, moisture exposure, at nauugnay na mga kinakailangan sa certification. Ang pagiging angkop ng isang produkto para sa isang transpormer o power supply ay hindi awtomatikong nagtatatag ng pagiging angkop para sa bawat disenyo.

6. Paano Mo Ihahambing ang Mga Detalye ng Wire?

Ang paghahambing ng mga pagtutukoy ay mas maaasahan kaysa sa pagpili ng wire batay sa pangalan ng produkto nito lamang. Ang sumusunod na talahanayan ay nagbubuod sa mga pangunahing parameter na dapat suriin ng mga mamimili.

Nag-publish ang Huaying ng mga halimbawang configuration ng conductor, pangkalahatang target na diameter, at mga value ng conductor-resistance sa page ng produkto nito. Dahil ang mga halaga ay partikular sa modelo, dapat kumonsulta ang mga mamimili sa orihinal na talahanayan ng detalye at humiling ng kumpirmasyon bago gamitin ang anumang figure sa mga kalkulasyon ng engineering.

Sanggunian: Mga detalye ng Triple-Layer Enameled Wire mula sa Huaying.

7. Paano Dapat Piliin ng Mga Mamimili ang Tamang Wire?

Ang pagpili ng tamang wire ay nagsisimula sa application sa halip na isang pangkalahatang paghahabol tungkol sa pagganap ng pagkakabukod. Maaaring gamitin ng mga procurement team at design engineer ang sumusunod na checklist upang paliitin ang mga angkop na opsyon.

• Tukuyin ang mga kinakailangan sa kuryente:Tukuyin ang gumaganang boltahe, inaasahang kasalukuyang, dalas, mga kinakailangan sa pagtiis ng dielectric, at katanggap-tanggap na pagtutol.
• Kumpirmahin ang mga kondisyon ng thermal:Itatag ang inaasahang operating temperature, pagtaas ng temperatura, paraan ng paglamig, at duty cycle.
• Suriin ang mga hadlang sa paikot-ikot:Tukuyin ang magagamit na winding window, kinakailangang tapos na diameter, bending radius, at mga limitasyon ng kagamitan sa produksyon.
• I-verify ang insulation system:Humiling ng mga detalye tungkol sa mga materyales sa layer, mga pagpapaubaya sa kapal, pagdirikit, at mga nauugnay na pamamaraan ng pagsubok sa kuryente.
• Suriin ang mga pangangailangan sa pagsunod:Tukuyin ang mga pamantayan at pag-apruba na kinakailangan para sa natapos na kagamitan at patutunguhang merkado.
• Suriin ang pagkakapare-pareho ng produksyon:Magtanong tungkol sa mga pamamaraan ng inspeksyon, pagkakapare-pareho ng batch, packaging, at dokumentasyon ng traceability.
• Humiling ng mga sample kapag naaangkop:Subukan ang sample wire gamit ang aktwal na proseso ng paikot-ikot at disenyo ng bahagi bago aprubahan ang volume production.

Ang isang malinaw na teknikal na pagtatanong ay dapat magsama ng mga guhit o dimensional na target, taunang o batch na demand, mga kondisyon sa pagpapatakbo, kinakailangang mga pamantayan, at anumang espesyal na inaasahan sa packaging o paghahatid. Ang impormasyong ito ay tumutulong sa isang supplier na matukoy kung ang isang umiiral na modelo ay angkop o kung ang isang customized na detalye ay nangangailangan ng pagsusuri.

8. Ano ang Dapat Mong Malaman Tungkol sa Huaying?

Ang Huizhou Huaying Electronic Technology Co., Ltd. ay nagsusuplay ng mga insulated wire na produkto at inilalarawan ang pagtutok nito sa pagbuo ng produkto, kalidad ng pagmamanupaktura, at suporta sa customer. Ayon sa impormasyon ng produkto ng kumpanya, kasama sa proseso ng produksyon ng Triple-Layer Enameled Wire nito ang wire drawing, annealing, insulation application, kinokontrol na curing, at dimensional na kontrol.

Ang kumpanya ay nag-uulat din ng pagkakaroon ng higit sa 10 patent at isang R&D team na mahigit 20 tao. Ang mga numerong ito na iniulat ng kumpanya ay nagbibigay ng background sa nakasaad nitong mga kakayahan sa pag-unlad, ngunit ang mga mamimili ay dapat humiling ng may-katuturang dokumentasyon kapag ang pagmamay-ari ng patent, mga teknikal na kwalipikasyon, o iba pang ebidensya ay kinakailangan para sa pag-apruba ng supplier.

Kapag sinusuri ang Huaying o isa pang supplier ng wire, dapat isaalang-alang ng mga koponan sa pagbili ang higit pa sa mga kredensyal ng kumpanya. Ang pinakamahalagang tanong ay tungkol sa kung ang iminungkahing wire ay tumutugma sa aplikasyon, kung ang mga kinakailangang talaan ng kalidad ay magagamit, at kung ang mga sample at production batch ay maaaring patuloy na matugunan ang napagkasunduang detalye.

Para sa mga detalyeng partikular sa produkto, gamitin ang opisyal na Huaying Triple-Layer Enameled Wire page bilang panimulang punto para sa isang teknikal na talakayan.

9. Mga Madalas Itanong

1. Ano ang pangunahing layunin ng Triple-Layer Enameled Wire?

Ang pangunahing layunin nito ay upang pagsamahin ang isang conductive core na may maraming mga insulation layer, na tumutulong sa paghiwalayin ang conductor nang elektrikal mula sa mga katabing pagliko at mga nakapaligid na bahagi. Ang aktwal na antas ng proteksyon ay depende sa konstruksyon ng wire, mga katangian ng materyal, at na-verify na mga resulta ng pagsubok.

2. Pareho ba ang Triple-Layer Enameled Wire sa triple-insulated wire?

Hindi naman kailangan. Maaaring ilarawan ng mga termino ang mga kaugnay na produkto, ngunit maaaring mag-iba ang konduktor, mga materyales sa pagkakabukod, paraan ng patong, at pagsunod. Palaging kumpirmahin ang detalyadong konstruksiyon at naaangkop na pamantayan ng produkto bago ituring ang dalawa bilang mapagpapalit.

3. Aling mga salik ang tumutukoy sa pagganap ng kuryente ng kawad?

Kabilang sa mahahalagang salik ang materyal at sukat ng konduktor, resistensya ng kuryente, kapal ng pagkakabukod, lakas ng dielectric, rating ng temperatura, at pagkakapare-pareho ng pagmamanupaktura. Dapat masuri ang pagganap gamit ang mga pagtutukoy at kundisyon ng pagsubok na nauugnay sa nilalayong kagamitan.

4. Maaari bang ipasadya ang Triple-Layer Enameled Wire?

Maaaring posible ang pagpapasadya depende sa mga kakayahan ng tagagawa at mga kinakailangan sa produksyon. Dapat ibigay ng mga mamimili ang target na laki ng conductor, tapos na diameter, mga kinakailangan sa pagkakabukod, mga parameter ng kuryente, at inaasahang dami ng order upang matukoy ang pagiging posible.

5. Paano mabe-verify ng mga mamimili ang kalidad ng produkto bago maglagay ng maramihang order?

Humiling ng kasalukuyang teknikal na data sheet, mga nauugnay na talaan ng inspeksyon, at magagamit na dokumentasyon ng pagsunod. Kung naaangkop, suriin ang mga sample sa pamamagitan ng mga dimensional na pagsusuri, paikot-ikot na pagsubok, at mga pagsusuring elektrikal na isinagawa ayon sa mga kinakailangan ng aplikasyon.

6. Anong impormasyon ang dapat isama sa isang kahilingan sa pagsipi?

Isama ang kinakailangang modelo ng wire o drawing, mga sukat ng conductor, pagkakabuo ng insulation, target na pagganap ng kuryente, mga naaangkop na pamantayan, dami ng order, patutunguhan ng paghahatid, at anumang mga kinakailangan sa pagsubok o packaging. Ang kumpletong kahilingan ay ginagawang mas mahusay ang teknikal na pagsusuri at panipi.

10. Konklusyon

Maaaring suportahan ng Triple-Layer Enameled Wire ang mga de-koryenteng disenyo na nangangailangan ng maaasahang pagkakabukod, pare-parehong conductivity, at mahusay na paikot-ikot. Ang pagpili ng tamang produkto ay nangangailangan ng maingat na paghahambing ng mga sukat ng konduktor, pagkakabukod ng pagkakabukod, pagganap ng dielectric, mga limitasyon sa thermal, at kalidad ng pagmamanupaktura. Sa pamamagitan ng pagkumpirma sa mga salik na ito bago ang produksyon, maaaring bawasan ng mga inhinyero at procurement team ang mga hindi pagtutugma ng detalye at gumawa ng mas matalinong mga desisyon sa pagbili. Kung ikaw ay kumukuha ng insulated winding wire para sa mga transformer, inductors, o iba pang mga electrical application,makipag-ugnayan kay Huayingupang talakayin ang iyong mga teknikal na kinakailangan, humiling ng mga detalye ng produkto, at tuklasin ang angkop na solusyon para sa iyong proyekto.
